تفاوت سرپیک جوش و برش

تفاوت سرپیک جوش و برش

تفاوت سرپیک جوش و برش ، سرپیک جوش و برش از انواع ابزاری هستند که برای جوشکاری و برش فلزات استفاده می شوند.

تفاوت سرپیک جوش و برش در نوع کارایی آنها و موارد دیگر می باشد که در ادامه مقاله تفاوت میان آنها را بررسی خواهیم کرد.

کیفیت این دو محصول بر کیفیت و تمیزی نهایی کار تاثیر خواهد داشت و با توجه به اینکه این دو محصول از مهمترین ابزارها برای جوشکاری و برش هستند باید با توجه به نوع کاری که قرار است با آن انجام شود،انتخاب شوند.

این دو ابزار به انواع مختلفی از لحاظ جنس و برند تقسیم می شوند.

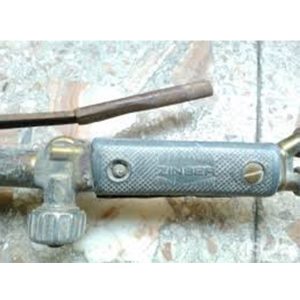

سرپیک جوش

سرپیک جوشکاری نوعی وسیله است که با استفاده از سوخت گاز و اکسیژن برای جوشکاری انواع فلزات مورد استفاده قرار می گیرد.

سرپیک جوش از اجزای مختلفی تشکیل شده است که هر کدام از آنها وظیفه ای بر عهده دارند و در نهایت باعث جوش فلز مورد نظر می شوند مثلا وظیفه مشعل جوش حرارت رسانی به فلز است.

سرپیک جوش هوا گاز یکی از سرپیک جوش های موجود است که خود به دو نوع مختلف تقسیم می شود:

1. سرپیک جوش پرفشار

2. سرپیک جوش کم فشار

که با توجه به نوع کار باید یکی از این دو حالت برای سرپیک جوش تنظیم شود که این کار به وسیله شیر تنظیم گاز ها که بر روی دسته قرار دارد انجام می شود، که در ادامه نحوه تنظیم و چگونگی آن را آموزش خواهیم داد.

ماده اصلی تشکیل دهنده سرپیک جوش از برنز و آلیاژ مس است.

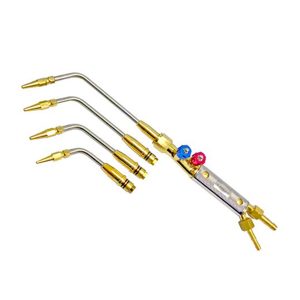

اجزاء تشکیل دهنده سرپیک جوش

همانطور که گفته شد سرپیک جوشکاری از اجزای مختلفی تشکیل شده است که هر کدام از این اجزاء وظیفه ای بر عهده دارد.

سرپیک جوش از قطعات و اجزاء زیر تشکیل شده است:

_ سری مسی نازل جوشکاری

_ لوله مسی نازل جوشکاری

_ دسته که بر روی آن شیری برای تنظیم شعله قرار دارد

البته جنس سری و لوله می تواند از فلزات مقاوم دیگر نیز باشد اما بهترین آنها نوع مسی است.

نحوه تنظیم مشعل جوش فشار بالا و فشار پایین

در بالا گفته شد که سرپیک جوش دارای دو حالت فشار بالا و فشار پایین می باشد که از طریق شیری که بر روی دسته وجود دارد می توان میزان فشار را تنظیم کرد.

بر روی دسته دو مسیر برای عبور اکسیژن و استیلن تعبیه شده است و برای تنظیم هر یک از آنها شیری تعبیه شده است، در محل اتصال نازل با دسته جوش یک مهره و میکسر وجود دارد که محل ترکیب دو گاز می باشد.

با استفاده از شیر هایی که بر روی دسته وجود دارند می توان میزان گاز ها را تنظیم کرد که بر میزان فشار شعله نیز تاثیر خواهد گذاشت.

اما برخی از سرپیک های جوش وجود دارند که فقط برای جوشکاری با فشار پایین تنظیم شده اند، به این صورت که در محل اتصال نازل با دسته یک انژکتور قرار دارد که باعث می شود گاز سوختنی با اکسیژن فشار بالا ترکیب شود و به محل شعله برسد، به این ترتیب دیگر نیاز به فشار بالای گاز سوختنی نیست.

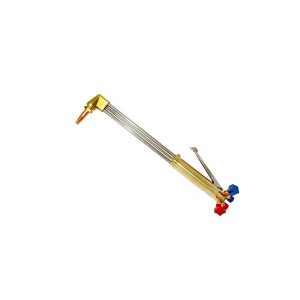

سرپیک برش

سرپیک برش نیز ابزاری است مانند سرپیک جوش که از آن برای برش و جوشکاری استفاده می شود.

این ابزار نیز مانند سرپیک جوش از ترکیب یک گاز سوختنی و اکسیژن برای برش فلز مورد نظر استفاده می کند.

نحوه عملکرد این دستگاه به این شکل است که ابتدا گاز سوختنی به شعله تبدیل می شود و شعله، دمای  محل مورد نظر بر روی فلز را تا برافروختگی بالا می برد و پس از آن گاز اکسیژن به محل برافروخته شده دمیده می شود و این عمل باعث سوختن و اکسید شدن فلز می شود.



از سرپیک برش برای جوشکاری نیز می توان استفاده کرد زیرا عملکرد آن تقریبا شبیه سرپیک جوشکاری است اما در ادامه تفاوت سرپیک جوش و برش را بررسی خواهیم کرد.



اجزاء تشکیل دهنده سرپیک هوا برش

1. رگلاتور: این وسیله برای تنظیم فشار گازهای مورد استفاده، بر روی سرپیک برش و جوش نصب می شود.
3. شلنگ گاز: این شلنگ ها به طور اختصاصی برای انتقال گاز به سرپیک برش تولید می شوند و با توجه به اینکه در سرپیک برش و جوش از دو نوع گاز استفاده می شود شلنگ های مورد استفاده در آن نیز دو تایی است.
5. شیر یکطرفه Non return valve: این شیرها همانطور که از نام آنها پیداست شیرهایی هستند که فقط از یک جهت اجازه عبور جریان گاز را می دهند.

گاز مورد استفاده در سرپیک برش و جوش گاز استیلن است که قابلیت اشتعال بالا و همچنین قابلیت انفجار نیز دارد به همین دلیل بر روی سرپیک از شیرهای یک طرفه استفاده می شود تا از بازگشت گاز و انفجار آن جلوگیری کند.

4. مشعل: مشعل دستگاهی است که از ترکیب گاز سوختنی و اکسیژن، شعله تولید می کند.

مشعل در سرپیک هوا برش از قسمت های مختلف تشکیل می شود که عبارت است از:

_ شیر و اتصالات برای اکسیژن

_ شیر و اتصال برای گاز سوختنی

_ محفظه اختلاط

_ سر مشعل

_ دسته

_ نازل هوا برش: نازل همان محل خروج گاز است که با توجه به نوع کاربرد انواع مختلفی دارد.





انواع دستگاه هوا برش

_ Oxidizing شعله اکساینده: شعله ای که میزان اکسیژن در آن بیشتر است

_ Neutral شعله خنثی

_ Carburizing شعله ای که میزان گاز سوختنی در آن بیشتر است

شعله ای که میزان گاز سوختنی آن زیاد باشد بلند و به رنگ زرد است که بیشتر اکسیژن مورد نیاز برای سوختن را از هوای اطراف خود دریافت می کند و برای استفاده چندان مناسب نیست زیرا اکسیژن موجود در هوا برای سوختن آن کافی نیست و شعله به هنگام سوختن دود تولید می کند.

بررسی تفاوت سرپیک جوش و برش

در بالا چیستی سرپیک جوش و برش را بررسی کردیم و گفتیم که گاهی از سرپیک برش برای جوشکاری نیز استفاده می شود اما اکنون درباره تفاوت سرپیک جوش و برش صحبت خواهیم کرد.

همانطور که گفته شد از سرپیک جوش برای جوش زدن فلزات مختلف استفاده می شود و نحوه کارایی آن به این گونه است که ابتدا مشعل سرپیک شعله ای را ایجاد می کند و شعله مورد نظر باعث گداخته شدن فلز شده و پس از اتصال دو قطعه به یکدیگر گاز اکسیژن بر آنها دمیده می شود که باعث محکم شدن دو قطعه می شود.

اما در سرپیک برش مشعل شعله را ایجاد می کند و شعله فلز مورد نظر را گداخته می کند، سپس گاز اکسیژن بر آن دمیده می شود که باعث اکسید شدن فلز مورد نظر می شود و با این روش فلز برش میخورد.

همانطور که متوجه شدید تفاوت سرپیک جوش و برش در موارد زیر است:

_ نوع کارایی و استفاده از آن

_ نحوه عملکرد آنها

_ اجزاء تشکیل دهنده

تفاوت سرپیک جوش و برش ممکن است شامل موارد دیگری نیز باشد اما مهمترین تفاوت سرپیک جوش و برش موارد ذکر شده در بالا بود.
