جدول استاندارد سایزبندی نازل هوابرش و کاربرد هر کدام
اردیبهشت
جدول استاندارد سایزبندی نازل هوابرش و کاربرد هر کدام
در صنایع فلزی، ساختوساز، کارگاههای برشکاری و پروژههای صنعتی، دقت و سرعت در برش فلزات اهمیت بسیار زیادی دارد. یکی از مهمترین اجزایی که مستقیماً بر کیفیت برش تأثیر میگذارد، نازل هوابرش است. بسیاری از کاربران دستگاههای برش هواگاز تصور میکنند که تنها داشتن دستگاه مناسب برای انجام یک برش تمیز و دقیق کافی است، در حالی که انتخاب نازل مناسب میتواند به همان اندازه یا حتی بیشتر در نتیجه نهایی مؤثر باشد.
نازل هوابرش قطعهای است که وظیفه هدایت، کنترل و متمرکز کردن جریان گاز و اکسیژن را بر عهده دارد. اگر سایز نازل با ضخامت قطعه کار، نوع فلز و شرایط برش هماهنگ نباشد، مشکلاتی مانند برش نامنظم، ایجاد پلیسه، مصرف بالای گاز، کاهش سرعت کار و حتی آسیب به تجهیزات به وجود میآید. به همین دلیل، شناخت جدول استاندارد سایزبندی نازل هوابرش و کاربرد هر کدام برای هر اپراتور، تکنسین یا خریدار تجهیزات برش ضروری است.
در این مقاله بهصورت کامل و کاربردی به بررسی مفهوم نازل هوابرش، اهمیت سایزبندی، استانداردهای رایج، کاربرد هر سایز، عوامل مؤثر در انتخاب نازل و نکات مهم نگهداری آن میپردازیم. همچنین در انتها به سوالات متداول کاربران در مورد نازل هوابرش پاسخ خواهیم داد تا بتوانید با آگاهی بیشتری بهترین گزینه را برای کار خود انتخاب کنید.
نازل هوابرش چیست؟

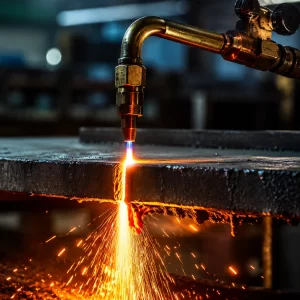

نازل هوابرش یکی از قطعات اصلی در سیستم برش هواگاز است که در سرپیک یا مشعل برش نصب میشود. این قطعه جریان اکسیژن برش و گاز پیشگرم را بهصورت کنترلشده از خود عبور میدهد و باعث میشود شعله با تمرکز کافی به سطح فلز برسد. عملکرد صحیح نازل به اپراتور کمک میکند تا برشی یکنواخت، تمیز و با کمترین میزان پرت مواد انجام دهد.
نازلها معمولاً از آلیاژهای مقاوم در برابر حرارت مانند مس یا آلیاژهای مسی ساخته میشوند. دلیل استفاده از این متریال، مقاومت بالا در برابر گرما و هدایت مناسب حرارتی است. در فرایند برش، نازل در معرض دمای زیاد، پاشش مذاب و فشار گاز قرار دارد؛ بنابراین کیفیت ساخت آن نقش بسیار مهمی در دوام و عملکرد دستگاه دارد.
شما میتوانید برای خرید انواع نازل هوابرش به فروشگاه ولکانو مراجعه کنید.
اهمیت انتخاب صحیح نازل هوابرش
انتخاب درست نازل هوابرش فقط یک موضوع فنی ساده نیست، بلکه مستقیماً بر بهرهوری، هزینه و کیفیت کار اثر میگذارد. اگر نازل بزرگتر یا کوچکتر از حد نیاز انتخاب شود، مشکلات متعددی ایجاد خواهد شد. در ادامه مهمترین دلایل اهمیت انتخاب سایز مناسب نازل را بررسی میکنیم:
1. افزایش کیفیت برش
نازل مناسب باعث میشود جریان اکسیژن با تمرکز دقیق روی خط برش هدایت شود. در نتیجه لبهها صافتر شده و نیاز به پرداخت نهایی کاهش پیدا میکند.
2. کاهش مصرف گاز
وقتی سایز نازل با ضخامت فلز متناسب باشد، میزان مصرف اکسیژن و گاز سوخت بهینه میشود. این موضوع در پروژههای پرحجم باعث صرفهجویی قابل توجهی در هزینهها خواهد شد.
3. افزایش سرعت کار
در برشکاری صنعتی، زمان اهمیت زیادی دارد. نازل استاندارد به اپراتور کمک میکند تا با سرعت مناسب و بدون توقفهای مکرر عملیات برش را انجام دهد.
4. کاهش استهلاک تجهیزات
نازل نامناسب میتواند فشار اضافی به مشعل و سیستم گاز وارد کند. استفاده از نازل استاندارد عمر مفید تجهیزات را افزایش میدهد.
5. ایمنی بیشتر
تمرکز صحیح شعله و جریان گاز احتمال پسزدگی شعله، پاشش نامنظم مذاب و خطرات احتمالی را کاهش میدهد.
نازل هوابرش چگونه سایزبندی میشود؟
سایزبندی نازل هوابرش معمولاً بر اساس ضخامت فلزی که قرار است برش داده شود، فشار اکسیژن، نوع گاز مصرفی و طراحی مشعل انجام میشود. در بازار، نازلها معمولاً با شماره یا کد مشخصی عرضه میشوند. هر شماره نشاندهنده ظرفیت مشخصی برای برش ضخامتهای مختلف فلز است.
در سیستمهای مختلف ممکن است استانداردهای شمارهگذاری تفاوتهایی داشته باشند، اما بهطور کلی روند انتخاب به این شکل است که هرچه ضخامت فلز بیشتر باشد، باید از نازل بزرگتر با ظرفیت عبور گاز بیشتر استفاده شود.

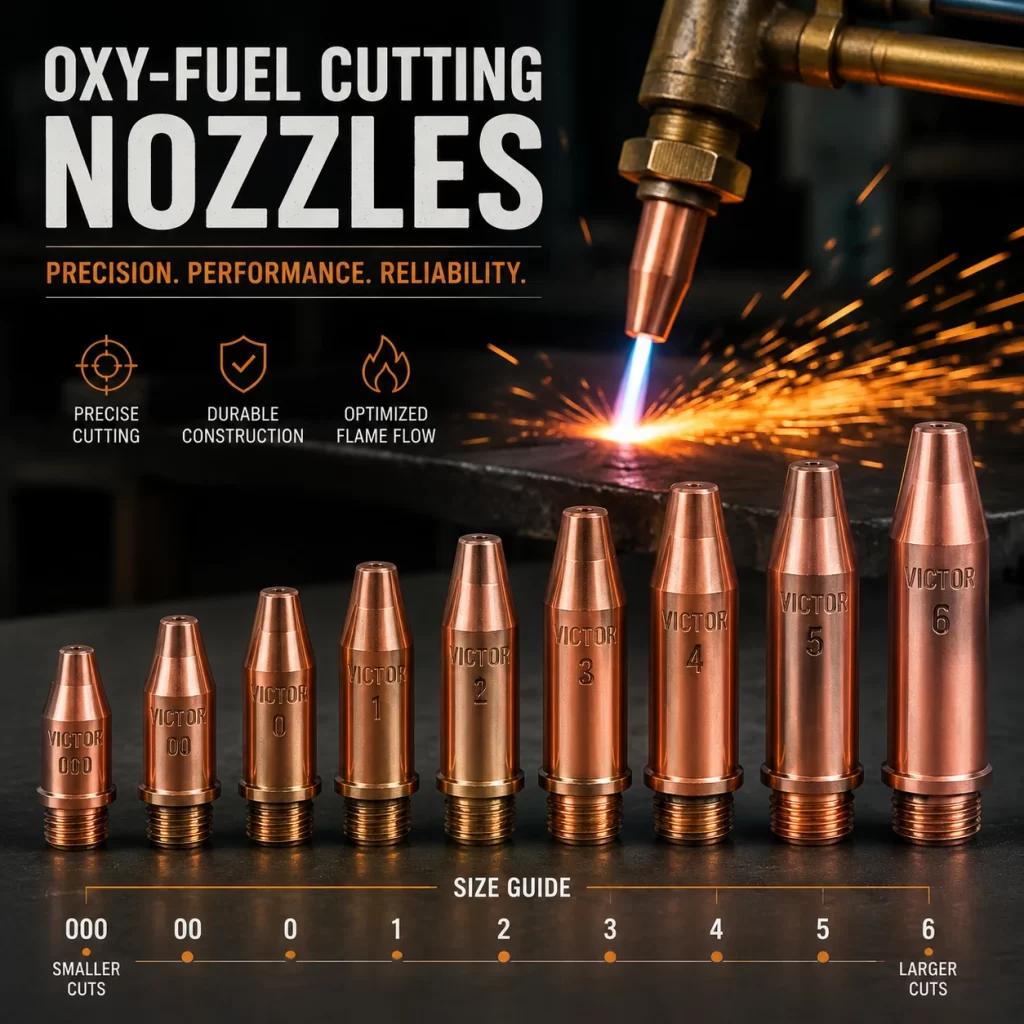

جدول استاندارد سایزبندی نازل هوابرش و کاربرد هر کدام
در ادامه یک جدول عمومی و کاربردی از سایزبندی نازل هوابرش ارائه میشود. توجه داشته باشید که این اعداد ممکن است بسته به برند سازنده، نوع گاز و مدل سرپیک کمی متفاوت باشند، اما بهعنوان یک راهنمای استاندارد بسیار مفید هستند.
| شماره نازل | ضخامت تقریبی برش | کاربرد رایج | فشار پیشنهادی اکسیژن | توضیحات |
|---|---|---|---|---|
| 0 | 3 تا 10 میلیمتر | ورقهای نازک، کارهای سبک، ساخت قطعات ظریف | کم تا متوسط | مناسب برای برش دقیق با حداقل پاشش |
| 1 | 10 تا 20 میلیمتر | مصارف عمومی کارگاهی، برش ورق و پروفیل | متوسط | یکی از پرکاربردترین سایزها |
| 2 | 20 تا 40 میلیمتر | برش صفحات فلزی با ضخامت متوسط | متوسط تا نسبتاً بالا | تعادل مناسب بین سرعت و کیفیت |
| 3 | 40 تا 60 میلیمتر | برش قطعات سنگینتر و صنعتی | بالا | مناسب برای پروژههای نیمهسنگین |
| 4 | 60 تا 100 میلیمتر | صنایع فلزی سنگین و ساخت سازه | بالا | نیازمند تنظیم دقیق فشار و مهارت بیشتر |
| 5 | 100 تا 150 میلیمتر | برش قطعات ضخیم صنعتی | بالا تا خیلی بالا | برای کارهای سنگین و تخصصی |
| 6 | 150 تا 200 میلیمتر | کارهای فوق سنگین، کارخانهها و پروژههای خاص | خیلی بالا | مصرف گاز بیشتر، نیازمند تجهیزات حرفهای |
این جدول یک معیار مناسب برای انتخاب اولیه است، اما برای رسیدن به بهترین نتیجه، باید دفترچه راهنمای دستگاه و توصیههای سازنده نازل نیز بررسی شود.
کاربرد هر سایز نازل هوابرش بهصورت جزئیتر
نازل شماره 0
این سایز برای ورقهای نازک و برشهای سبک بسیار مناسب است. در کارگاههایی که با ورقهای کمضخامت سروکار دارند، این نازل به دلیل دقت بالا کاربرد فراوانی دارد. برش با این نازل معمولاً تمیزتر است و کنترل بیشتری به اپراتور میدهد.
نازل شماره 1
یکی از محبوبترین سایزها در بازار است. این نوع نازل هوابرش برای بسیاری از کارهای روزمره در کارگاهها استفاده میشود. اگر فعالیت شما شامل برش پروفیل، ورقهای معمولی و قطعات متوسط است، این سایز انتخابی مناسب خواهد بود.
نازل شماره 2
برای ضخامتهای متوسط که نه خیلی نازک هستند و نه بسیار ضخیم، نازل شماره 2 گزینهای کاربردی است. در صنایع ساخت تجهیزات فلزی، تولید درب و پنجره صنعتی و سازههای فلزی، این سایز بسیار استفاده میشود.
نازل شماره 3
این نازل مناسب برش فلزات ضخیمتر است و برای کارگاههای صنعتی و پروژههای عمرانی کاربرد دارد. در این مرحله، مهارت اپراتور در تنظیم شعله و سرعت حرکت مشعل اهمیت بیشتری پیدا میکند.
نازل شماره 4
در برش فلزات ضخیم و سازههای سنگین از این سایز استفاده میشود. اگر فشار اکسیژن بهدرستی تنظیم نشود، کیفیت برش کاهش پیدا میکند. بنابراین استفاده از این نازل بیشتر برای افراد حرفهای توصیه میشود.
نازل شماره 5 و 6
این دو سایز برای برش قطعات بسیار ضخیم در صنایع سنگین، کشتیسازی، پالایشگاهها، کارخانههای بزرگ و پروژههای عظیم بهکار میروند. این نازلها به دلیل مصرف بالاتر گاز و نیاز به تجهیزات قدرتمند، معمولاً در مصارف تخصصی استفاده میشوند.
عوامل مؤثر در انتخاب نازل هوابرش
انتخاب نازل هوابرش فقط بر اساس ضخامت فلز انجام نمیشود. عوامل دیگری نیز در این تصمیم نقش دارند:
نوع گاز مصرفی
در سیستمهای هواگاز ممکن است از استیلن، پروپان یا گازهای دیگر استفاده شود. هر گاز ویژگی شعله متفاوتی دارد و برخی نازلها برای گاز خاصی طراحی شدهاند.
نوع فلز
اگرچه هوابرش بیشتر برای فولادهای کربنی استفاده میشود، اما کیفیت و رفتار فلز نیز در انتخاب نازل اثر دارد.
فشار کاری
هر نازل در محدوده مشخصی از فشار عملکرد بهینه دارد. فشار کمتر یا بیشتر از حد استاندارد میتواند باعث افت کیفیت شود.
کیفیت ساخت نازل
نازلهای باکیفیت سوراخکاری دقیقتری دارند و جریان گاز را یکنواختتر عبور میدهند. این موضوع در کیفیت برش بسیار مهم است.
نوع کاربری
برای کارهای ظریف و دقیق، نازل کوچک مناسبتر است. برای کارهای سنگین و سریع، نازلهای بزرگتر گزینه بهتری هستند.
تفاوت نازل یکتکه و دوتکه در هوابرش
در بازار معمولاً دو نوع اصلی از نازل هوابرش دیده میشود:
نازل یکتکه
این نازلها ساختار سادهتری دارند و بیشتر در برخی مدلهای سرپیک استفاده میشوند. نصب آنها راحت است و برای کاربردهای عمومی مناسب هستند.
نازل دوتکه
در این مدل، قسمت داخلی و بیرونی از هم جدا هستند. این نوع طراحی میتواند کنترل بهتری بر شعله ایجاد کند و در بعضی کاربردهای حرفهای ترجیح داده میشود.
انتخاب بین این دو مدل به نوع مشعل، برند تجهیزات و نیاز کاربر بستگی دارد.
نشانههای خرابی نازل هوابرش
اگر نازل هوابرش دچار خرابی یا فرسودگی شود، کیفیت برش بهسرعت افت میکند. برخی از نشانههای رایج خرابی نازل عبارتاند از:
- نامنظم شدن شعله
- پاشش زیاد مذاب
- ایجاد لبههای ناصاف
- کاهش سرعت برش
- برگشت شعله یا ناپایداری آن
- مصرف غیرعادی گاز
در صورت مشاهده این علائم، بهتر است نازل بررسی، تمیز یا در صورت نیاز تعویض شود.
روش نگهداری صحیح از نازل هوابرش
برای افزایش عمر نازل هوابرش و حفظ کیفیت برش، رعایت چند نکته ساده اما مهم ضروری است:
تمیزکاری منظم
پس از مدتی استفاده، سوراخهای نازل ممکن است با ذرات مذاب یا آلودگی مسدود شوند. تمیز کردن اصولی با ابزار مناسب از افت عملکرد جلوگیری میکند.
جلوگیری از ضربه
نازل قطعهای حساس است و ضربه یا افتادن آن میتواند باعث تغییر شکل دهانهها شود.
استفاده از فشار مناسب
کار کردن با فشار بیش از حد مجاز باعث استهلاک سریع نازل میشود.
نگهداری در محل خشک و تمیز
رطوبت و آلودگی میتوانند عمر نازل را کاهش دهند.
استفاده از نازل اصل و باکیفیت
محصولات بیکیفیت معمولاً خیلی زود دچار فرسودگی میشوند و در بلندمدت هزینه بیشتری به کاربر تحمیل میکنند.
نکات مهم هنگام خرید نازل هوابرش
اگر قصد خرید نازل هوابرش دارید، بهتر است به این موارد توجه کنید:
-
سازگاری با سرپیک یا مشعل
نازل باید دقیقاً با مدل دستگاه شما سازگار باشد.
-
برند و کیفیت ساخت
برندهای معتبر معمولاً استانداردهای ساخت دقیقتری دارند.
-
نوع کاربرد
برای خرید بهتر، ابتدا مشخص کنید بیشتر با چه ضخامتهایی کار میکنید.
-
جنس نازل
آلیاژ مناسب، دوام و کیفیت عملکرد را افزایش میدهد.
-
مشاوره تخصصی
اگر در انتخاب سایز تردید دارید، از فروشنده معتبر یا کارشناس فنی مشورت بگیرید.
چرا جدول سایزبندی نازل هوابرش برای کاربران مهم است؟
وجود یک جدول استاندارد سایزبندی نازل هوابرش باعث میشود کاربر بهجای آزمونوخطا، انتخابی علمیتر و سریعتر داشته باشد. این جدول به شما کمک میکند:
- خطای انتخاب را کاهش دهید
- کیفیت برش را افزایش دهید
- از اتلاف گاز جلوگیری کنید
- سرعت انجام پروژه را بیشتر کنید
- عمر تجهیزات را حفظ کنید
در واقع، جدول سایزبندی یک مرجع کاربردی برای تمام افرادی است که در حوزه برشکاری فعالیت دارند؛ از کاربران کارگاهی گرفته تا تکنسینهای حرفهای صنایع بزرگ.
سوالات متداول
1. نازل هوابرش چیست و چه وظیفهای دارد؟
نازل هوابرش قطعهای در سرپیک برش است که جریان گاز و اکسیژن را هدایت و متمرکز میکند تا عملیات برش فلز با دقت و کیفیت مناسب انجام شود.
2. از کجا بفهمیم چه سایز نازلی مناسب کار ماست؟
مهمترین معیار، ضخامت فلز مورد نظر است. با مراجعه به جدول استاندارد سایزبندی نازل هوابرش و همچنین بررسی مشخصات دستگاه میتوان سایز مناسب را انتخاب کرد.
3. آیا میتوان از یک نازل برای همه ضخامتها استفاده کرد؟
خیر. هر نازل هوابرش برای محدوده مشخصی از ضخامت طراحی شده است. استفاده از یک نازل برای همه شرایط، باعث افت کیفیت و افزایش مصرف گاز میشود.
4. نازل کوچک بهتر است یا نازل بزرگ؟
هیچکدام بهطور مطلق بهتر نیستند. نازل کوچک برای برشهای ظریف و فلزات نازک مناسب است و نازل بزرگ برای قطعات ضخیم و کارهای سنگین کاربرد دارد.
5. چرا نازل هوابرش زود خراب میشود؟
کیفیت پایین نازل، استفاده از فشار نامناسب، تمیز نکردن منظم، ضربه خوردن و استفاده نادرست از مهمترین دلایل خرابی آن هستند.
6. آیا نوع گاز در انتخاب نازل تأثیر دارد؟
بله. برخی نازلها برای گازهای خاصی مانند استیلن یا پروپان طراحی شدهاند و نوع گاز در کیفیت شعله و عملکرد نازل مؤثر است.
7. چه زمانی باید نازل هوابرش را تعویض کنیم؟
زمانی که شعله نامنظم میشود، کیفیت برش افت میکند، سوراخهای نازل تغییر شکل میدهند یا تمیزکاری دیگر جوابگو نیست، باید نازل تعویض شود.
8. آیا نازل دوتکه بهتر از نازل یکتکه است؟
این موضوع به نوع کاربرد و مدل مشعل بستگی دارد. در برخی شرایط حرفهای، نازل دوتکه عملکرد دقیقتری ارائه میدهد، اما برای بسیاری از کاربردهای عمومی، نازل یکتکه نیز کاملاً مناسب است.
نتیجهگیری
نازل هوابرش یکی از اصلیترین قطعات در فرایند برش هواگاز است و انتخاب درست آن تأثیر مستقیمی بر کیفیت، سرعت، ایمنی و هزینههای کار دارد. آشنایی با جدول استاندارد سایزبندی نازل هوابرش به کاربران کمک میکند تا بسته به ضخامت فلز، نوع کاربری و شرایط دستگاه، بهترین گزینه را انتخاب کنند.
همانطور که در این مقاله بررسی شد، هر سایز نازل برای کاربرد خاصی طراحی شده است و استفاده صحیح از آن میتواند باعث برش تمیزتر، مصرف بهینه گاز و افزایش عمر تجهیزات شود. همچنین نگهداری اصولی، تمیزکاری منظم و خرید از منابع معتبر نقش مهمی در عملکرد بهتر این قطعه دارند.
اگر بهدنبال خرید یا استفاده حرفهای از نازل هوابرش هستید، توصیه میشود علاوه بر توجه به جدول سایزبندی، مشخصات فنی دستگاه و نوع مصرف خود را نیز در نظر بگیرید. این کار باعث میشود انتخابی دقیقتر و اقتصادیتر داشته باشید و در نهایت بهترین نتیجه را از عملیات برش به دست آورید.
